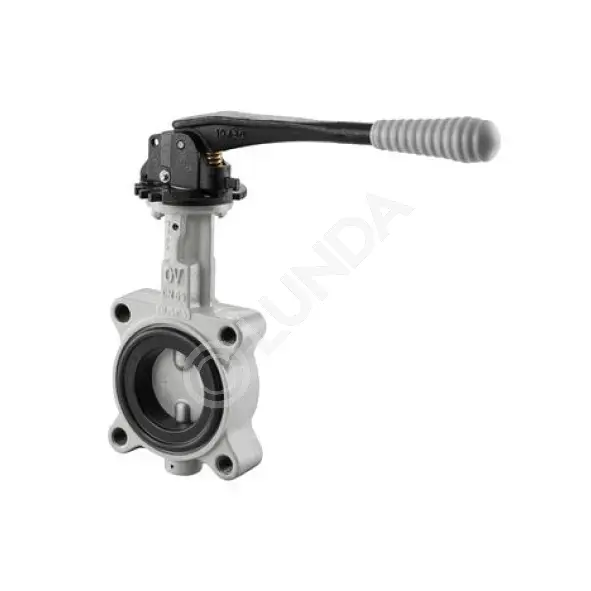

Дисковый поворотный затвор, с позиционируемым рычагом и с резьбовыми проушинами из EPDM, Oventrop

Дисковые поворотные затворы Oventrop, с 4 присоединительными отверстиями (DN 50 bis DN 200) для установки между двумя фланцами по DIN EN 1092-2 (PN 16) и с 8 присоединительными отверстиями (DN 50 - DN 400) для монтажа между двумя фланцами по DIN EN 1092-2.
PN 16, от -10 °C до +110 °C с уплотнением из EPDM. Трубопроводная арматура для воды или водного раствора этилен-/пропиленгликоля. PN 16, от -10 °C до +80 °C с уплотнением NBR.
Трубопроводная арматура для воды, минерального масла, масла и неопасного газа (не для опасных и горючих газов, напр., систем газоснабжения по TRGI).
Корпус из чугуна с шаровидным графитом GJS-500-7 (GGG 50), шпиндель из нержавеющей стали AISI 410, диск из нержавеющей стали CF8M AISI 316, уплотнительная манжета из EPDM или NBR (в зависимости от области применения), O-образное уплотнение шпинделя на DN 50 - DN 200.
Дисковые поворотные затворы могут применяться только с ответными фланцами.
Технические достоинства:
– компактные размеры
– быстрое перекрытие трубопровода посредством поворота рычага
– установка в любом положении
– небольшие потери давления за счет расположения поворотного диска по центру и отличных гидродинамических качеств
– длинный шпиндель способствует легкой изоляции трубопровода

Область применения:
Дисковые поворотные затворы Oventrop устанавливаются в системах отопления и охлаждения. Особенности конструкции позволяют устанавливать запорные клапаны даже в очень тесных помещениях. Внутренняя уплотнительная манжета герметизирует межфланцевое соединение и уменьшает турбулентность потока. Дополнительного межфланцевого уплотнения не требуется. Теплоноситель контактирует только с шайбой клапана и манжетой.

Технические данные
