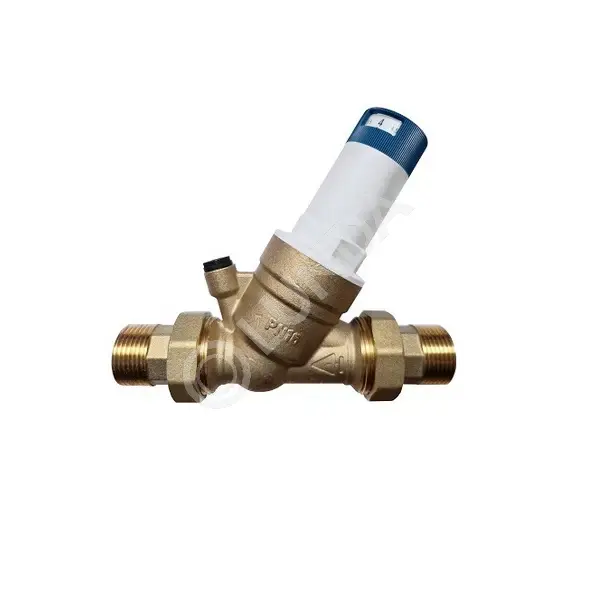

Регулятор давления для воды мембранный, серии SE.560, MVI

Регулятор давления мембранный (клапан редукционный) – является регулятором давления прямого действия «после себя», предназначен для регулируемого снижения и поддержания давления транспортируемой среды за клапаном вне зависимости от колебаний давления до него. Регуляторы данного типа применяются в системах холодного и горячего водоснабжения, в пределах параметров указанных в технической документации. В корпусе клапанов имеется резьбовое отверстие, которое связано с выходной частью клапана для присоединения манометра (манометры в комплект поставки не входят).

Принцип работы.
Требуемое давление после клапана устанавливается рукояткой, в верхней части регулятора, рукоятка воздействует на пружину, которая отделена от рабочей среды гибкой мембраной. Действие пружины направлено на открытие затвора клапана, а давление среды после клапана воздействует на мембрану в сторону его закрытия. Таким образом, давление после клапана, стремится закрыть клапан, а пружина открыть. Требуемое давление поддерживается равновесием усилий, передаваемых на затвор клапана от пружины и от мембраны.
При отсутствии расхода давление после клапана растет до настроенного значения и, воздействуя на мембрану, полностью закрывает клапан.
