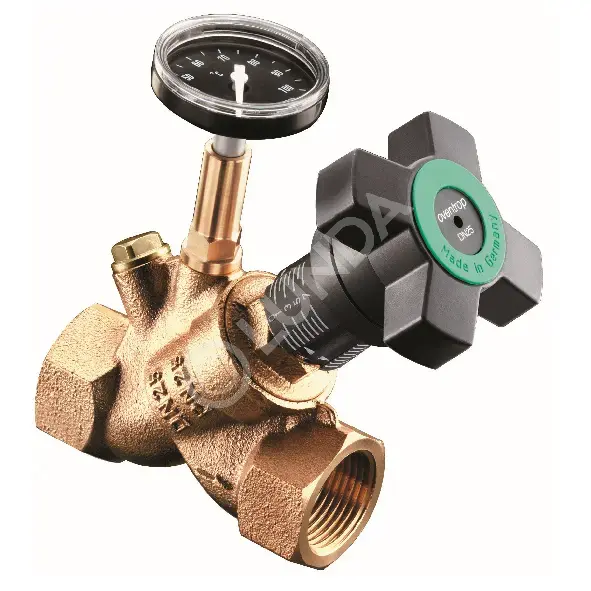

Балансировочный клапан Aquastrom C, с термометром и изоляцией, Oventrop

Регулирующие вентили Oventrop Aquastrom C из бронзы устанавливаются в циркуляционных трубопроводах систем водоснабжения и позволяют осуществить гидравлическую увязку.
Вентили также можно устанавливать в системах отопления и кондиционирования с диапазоном температур от -20 до +150°С. Рабочее давление Ру 16 (Ру 25 для вентилей с наружной резьбой).
Гидравлическая увязка осуществляется за счет воспроизводимой преднастройки.
Необходимое значение преднастройки можно выбрать по диаграммам расходов. Все промежуточные значения плавно настраиваются.
Преднастройка осуществляется по двум шкалам (основной и тонкой, см. рис. преднастройка). Регулирующие вентили Oventrop имеют 2 присоединительных штуцера, один из которых предназначен для присоединения термометра, закрытых заглушками. На штуцер, по выбору, также можно присоединить кран для слива или измерительные ниппели для определения перепада давления.
При монтаже обратить внимание, чтобы направление потока теплоносителя совпадало с направлением стрелки на корпусе и до арматуры был прямой участок трубы, длиной 3 диаметра.
Технические достоинства:
- расположение рабочих элементов с одной стороны корпуса облегчает обслуживание
- одна арматура с 5 функциями преднастройка отключение определение температуры слив измерение (измерительные вентили в качестве комплектующих)
- плавная преднастройка, измерение перепада давления и расхода на измерительных вентилях (комплектующие)
- заглушки, сливной кран и измерительные вентили присоединяются к корпусу через уплотнительное кольцо (дополнительного уплотнения не требуется)

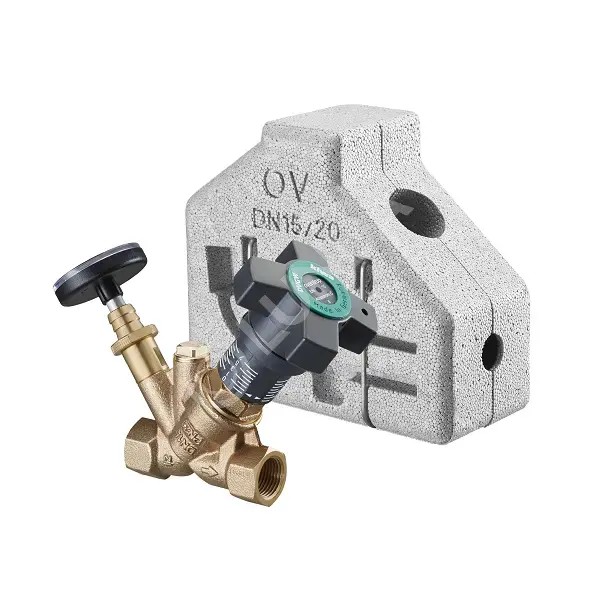

- в изоляции
- имеют сертификат DVGW.

Технические данные

Декларация соответствия Арматура промышленная трубопроводная Oventrop 20271101 (Германия)
