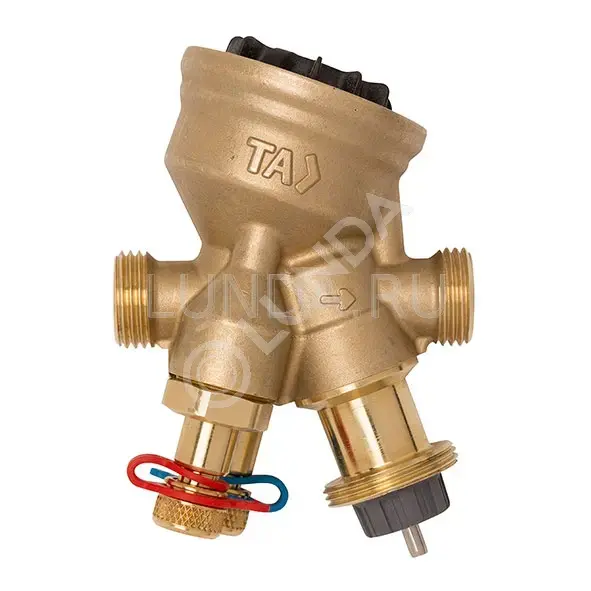

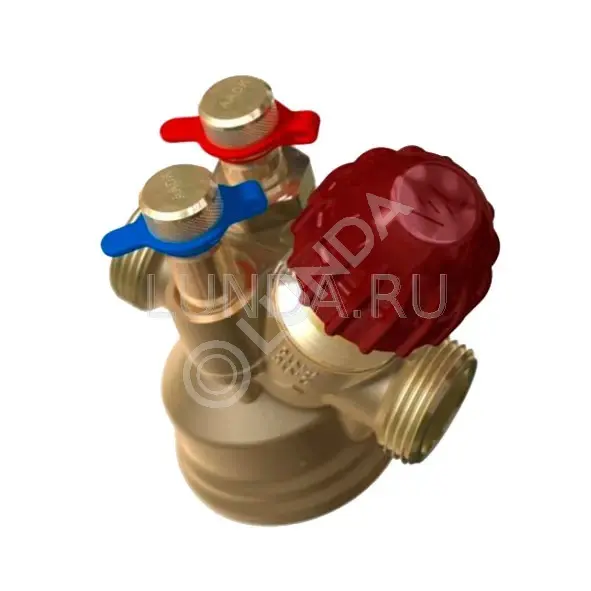

Комбинированный балансировочный клапан COMPACT-P, TA

Область применения:
•Системы тепло- и холодоснабжения.

Особенности и характеристики:
• Не зависит от перепада давления
• Обеспечивает непревзойденную производительность всей системы на протяжении многих лет эксплуатации. • • Специально разработанная конструкция клапана обеспечивает точную регулировку расхода теплоносителя и устраняет проблемы перерасхода
• Точная гидравлическая балансировка
• Плавное регулирование расхода теплоносителя устраняет проблемы перерасхода.
• Простая настройка
• Полный контроль над системой
• Точное измерение расхода и уникальные диагностические функции - максимальная экономия энергии в сочетании с высокой производительностью.
• Высокая надежность

Клапан TA-COMPACT-P в сочетании с другим балансировочным оборудованием от IMI Hydronic Engineering – основа высокой производительности и надежности всей системы.

Клапан выполнен из сплава AMETAL®, что минимизируют риски коррозии и протечки клапана.
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Функции:
• Регулирование
• Предварительная настройка (макс. расход)
• Регулирование перепада давления
• Измерение (ΔH, T, q)
• Закрытие (для отключения системы на период обслуживания)

Макс. перепад давления = 4 бар
Мин. перепад давления:
DN 10-20: 15 кПа = 0,15 бар
DN 25-32: 23 кПа = 0,23 бар

Диапазон расхода:
DN 10: 21,5 - 120 л/ч
DN 15: 88 - 470 л/ч
DN 20: 210 - 1150 л/ч
DN 25: 370 - 2150 л/ч
DN 32: 800 - 3700 л/ч

Ход штока:
4 мм

Класс герметичности:
Протечка через седло клапана ≤ 0,01% от максимального расхода (настройка 10) и правильность направления потока. (Класс IV согласно EN 60534-4).

Наружная резьба выполнена в соответствии с ISO 228.
Соединение с приводом:
M30x1,5
Клапан поставляется без защитного колпачка.

Технические спецификации TA-COMPACT-P
