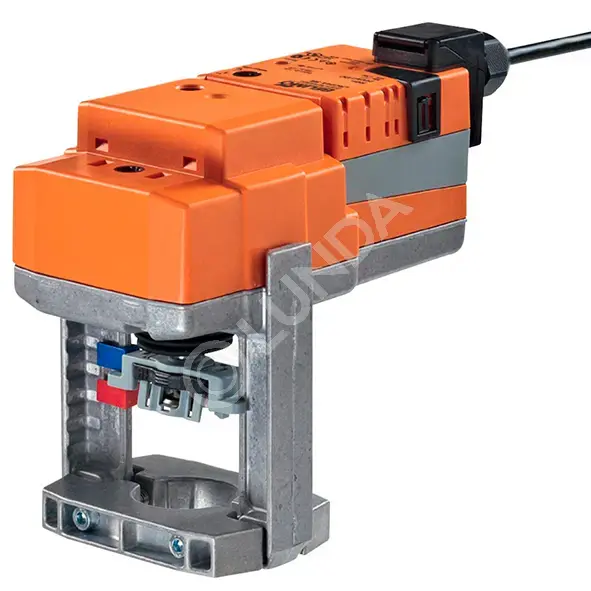

Электропривод серии NVK.. (1000 Н), Belimo

Управление и принцип работы:
Управление приводом Belimo осуществляется за счет аналогового управляющего сигнала от 0 до 10 В. В соответствии с переданным сигналом шток привода перемещается в заданное положение. Одновременно конденсатор заряжается для того, чтобы в случае экстренного отключения электропитания переместить заслонку в охранную позицию, предварительно заданную.
Устройство Belimo поставляется с заводскими установками и полностью разряженным конденсатором, который для работы необходимо предварительно подзарядить. Продолжительность зарядки определяется исходя из времени проведенного приводом в отключенном состоянии, но не может быть менее 20 сек. Такого уровня заряда достаточно для того, чтобы переместить шток в охранную позицию при отключении питания.
Монтаж привода:
Электропривод Belimo монтируется на клапан посредством крепежных губок с зажимами, что облегчает процесс монтажа. После установки электропривод может вращаться на клапане на 360° вокруг своей оси.
Управление вручную:
Чтобы перевести электропривод Belimo на ручное управление необходимо нажать на кнопку на корпусе, после чего редуктор будет выведен из положения зацепления, а привод отсоединен до тех пор, пока кнопка нажата. Возможно как временное, так и постоянное ручное управление. С помощью ключа 6-гранника на 0,4 см настраивается ход штока – для увеличения хода вращать в направлении по часовой стрелке.
Надежность функционирования:
В электроприводе реализована опция отключения сразу после прохождения финальных точек, благодаря чему обеспечивается надежность функционирования и защита от перегрузок.
Позиция установки:
Согласно заводским настройкам шток привода в первоначально находится во втянутом положении. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение запирающей точки на клапане.
Переключение направления движения:
Ход штока электропривода переводится специальным переключателем в рабочий режим сразу после начала эксплуатации.
Выбор подходящего клапана:
При выборе модели седельных клапанов, на которые возможна установка электропривода нужно учитывать технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Техническое описание NVK24A-SR-TPC, NVK24A-SZ-TPC
