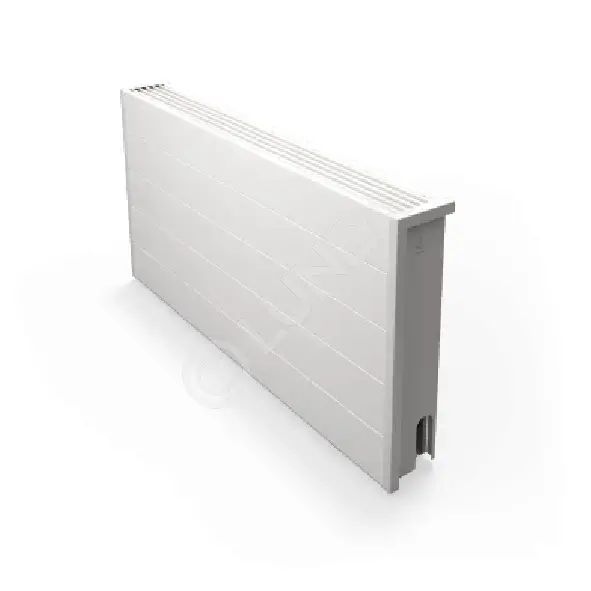

Конвектор настенный с естественной конвекцией, нижнее правое подключение, с термоклапаном, ВКС.500.125.4ТК, Vitron

Настенный конвектор VITRON - это отопительный прибор, в котором установлен
медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха из окон.
Данный конвектор, предназначен для настенного монтажа. Применяется для
отопления жилых, общественных и административных зданий, в том числе детских учреждений, выставочных залов, коттеджей и офисов.
Может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Рекомендуется применять только в насосныхсистемах отопления. Широкий модельный ряд позволяет точно подобрать конвектор по
габаритным размерам для любого помещения.
Монтаж конвектора VITRON производится согласно требованиям СНиП 3.05.01-85 «Внутренние санитарно-технические системы», ПУЭ,
монтажной организацией, имеющей лицензию и соответствующие разрешения для проведения подобных работ. Несоблюдение правил монтажа настоящего руководства может привести к повреждению
конвектора, в случае чего, компания не несет ответственности за последующий материальный ущерб.

КОМПЛЕКТАЦИЯ КОНВЕКТОРА:
1 - Корпус конвектора
2 - Теплообменник
3 - Задняя стенка
4 - Фиксатор теплообменника
5 - Винт крепёжный
6 - Воздухоотводчик

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
Настенный конвектор VITRON состоит из корпуса , задней стенки , медно-
алюминиевого теплообменника и его фиксаторов.
Корпус и все комплектующие изготовлены из листовой оцинкованной стали
толщиной 1 мм и покрыты порошковой покраской . Длина конвектора L вариируется
от 500 до 2000 мм с шагом 100 мм. В верхней части корпус имеет воздуховыпускную,
алюминиевую, декоративную решетку, которая жестко зафиксирована. Корпус
фиксируется на заранее установленную заднюю стенку с подключенным к сети
теплообменником при помощи установочных винтов М5.
Теплообменник состоит из бесшовных медных труб Ø15 мм, с толщиной стенки
0,5 мм, которые соединены между собой двураструбными отводами 180°. Соединение
осуществляется методом капиллярной пайки с использованием серебросодержащего
припоя. Перед пайкой на каждые две трубы насаживаются профилированные
алюминиевые пластины толщиной 0,35 мм, высотой 50 мм, глубиной 100 мм (шаг пластин
4,2- 4,3 мм). Теплообменник покрыт износостойким порошковым покрытием. Фитинги,
для подключения теплообменника к системе отопления, имеют внутреннюю трубную
резьбу G1/2‘‘ и воздухоотводчик, который служит для удаления воздуха из системы
отопления. Расстояние между осями фитингов от 50 до 250 мм( при боковом
подключении), и 50 мм при нижнем. В зависимости от типа подключения теплообменник
состоит из разных аксессуаров для гидравлического подключения.
