Регулятор температуры электронагревателя с управлением вентилятором МРТ, 380В, RGP

Модульные регуляторы температуры МРТ на напряжение 220В и 380В разработаны на базе симисторов и предназначены для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 или 380 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю, что исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей. В регуляторах МРТ реализованы передовые функции регулирования и аварийной защиты от перегрева.

Регуляторы температуры типа МРТ управляют нагревателями мощностью от 3-х до 25-и кВт (максимальный рабочий ток 16, 25 и 40А), канальным вентилятором до 500Вт (220В, 2.5А). К регулятору подключается канальный или комнатный датчик температуры, термостат защиты электрокалорифера от перегрева, пульт дистанционного управления или панель по протоколу ModBus. Температура воздуха поддерживается в пределах от -40 до +40 °С.

Модуль управления выполняет следующие функции:

Регулирование температуры в канале вентиляционной системы по датчику NTC.
Регулирование температуры в канале вентиляционной системы по сигналу 0-10В.
Прямое управление приточным вентилятором (500 Вт, 2,5 А).
Дистанционное включение и выключение регулятора.
Дистанционное управление с панели управления ModBus (RS485).
Дистанционное управление и диспетчеризация по протоколу ModBus (RS485).
3 режима регулирования: ПИ-регулятор, по сети ModBus (RS485), вход 0-10В.
Продувка электрокалорифера для исключения перегрева ТЭНов.
Защита от перегрева ТЭНов посредством аварийного термостата.
Цветовая индикация состояния регулятора (LED-индикатор на панели).
Управление блоками расширения мощности (до 3 блоков для МРТ-380).
Подключение регулятора скорости вентилятора (типа STY).

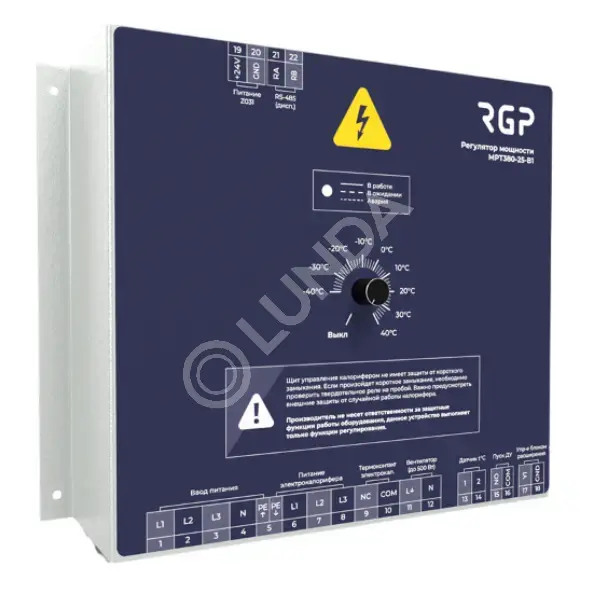

Модуль управления конструктивно представляет собой металлический корпус (основание и крышка) с встроенным контроллером, регулятором, лампой индикации и коммутационными аппаратами. На лицевой панели установлен вращающийся регулятор температуры и контрольная лампа для индикации состояния регулятора (работа, авария).
