Кабель силовой огнестойкий ВВГнг(А)-FRLSLTx, ККЗ

Кабели силовые, в том числе огнестойкие, не распространяющие горение, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения. Кабели соответствуют требованиям ГОСТ 31996-2012.

Применение:

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 0,66 и 1кВ номинальной частоты 50 Гц. Кабели изготавливаются для эксплуатации в здании классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев и домов отдыха общего типа. Кабели не распространяют горение как при одиночной, так и при групповой прокладке по категории А.

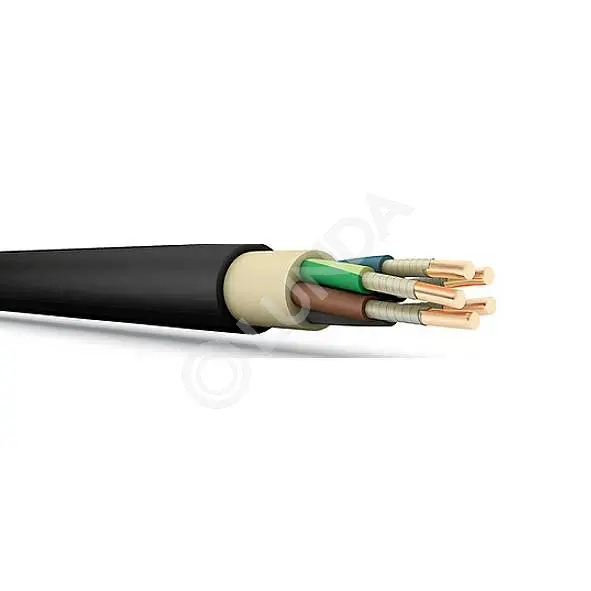

Конструкция:

Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы 1 или 2 класса по ГОСТ 22483-2021. Число жил: 1, 2, 3, 4, 5, номинальным сечением 1,5 – 50 мм². Изоляция — из поливинилхлоридного пластиката с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета. Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник. В кабелях марок ВВГ-Пнг(А)-LSLTx, ВВГ-Пнг(А)-FRLSLTx (плоское исполнение) две или три изолированные жилы уложены параллельно в одной плоскости. Обмотка – для кабелей марок ВВГнг(А)-FRLSLTx, ВВГ-Пнг(А)-FRLSLTx из слюдосодержащих лент. Внутренняя оболочка — из поливинилхлоридного пластиката с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. Наружная оболочка — из поливинилхлоридного пластиката с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения.
