Кабель контрольный КВБбШвнг(А)-LS, Конкорд

Кабели контрольные с медными жилами, бронированные, не распространяющие горение при групповой прокладке по категории «А», с пониженным дымо- и газовыделением, предназначены для передачи и распределения электрических сигналов в стационарных установках до 0,66 кВ.

Область применения: кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборки зажимов электрических распределительных устройств с номинальным переменным напряжением до 0,66 кВ, когда к кабелям предъявляются требования высокой стойкости к механическим воздействиям.

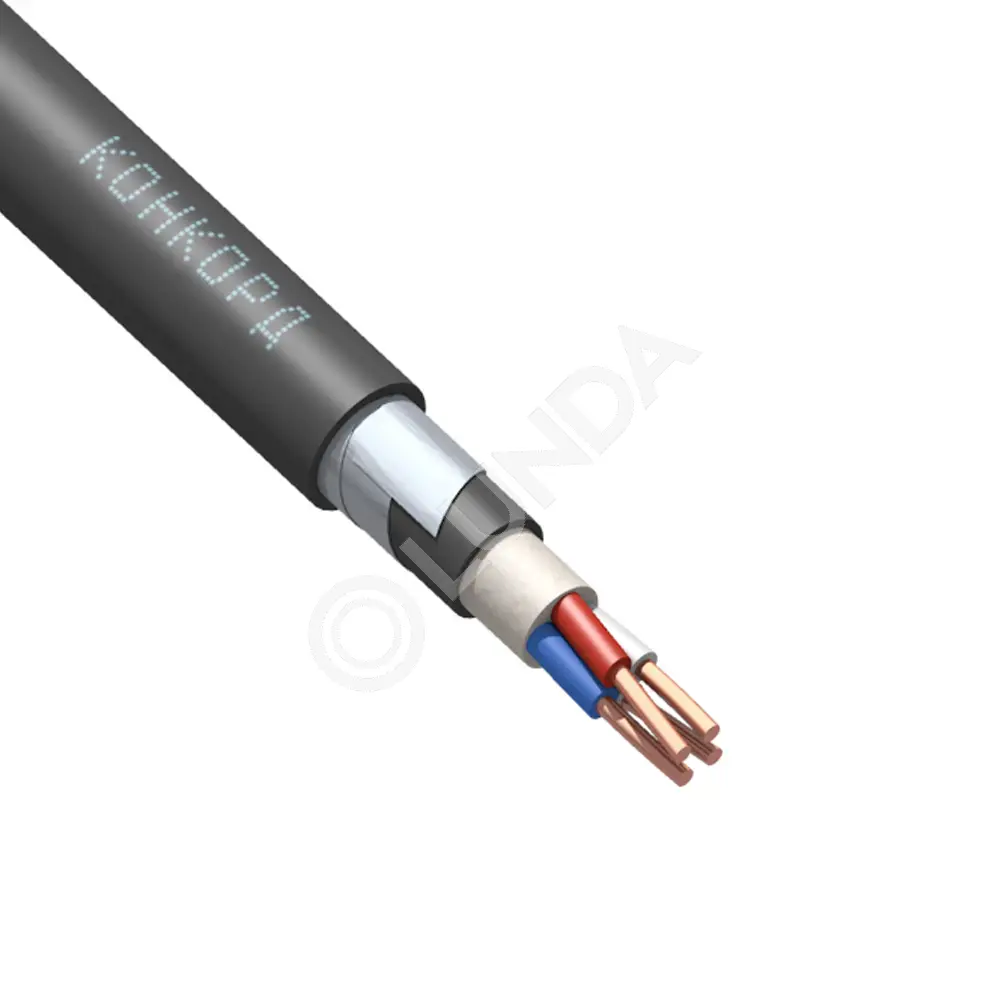

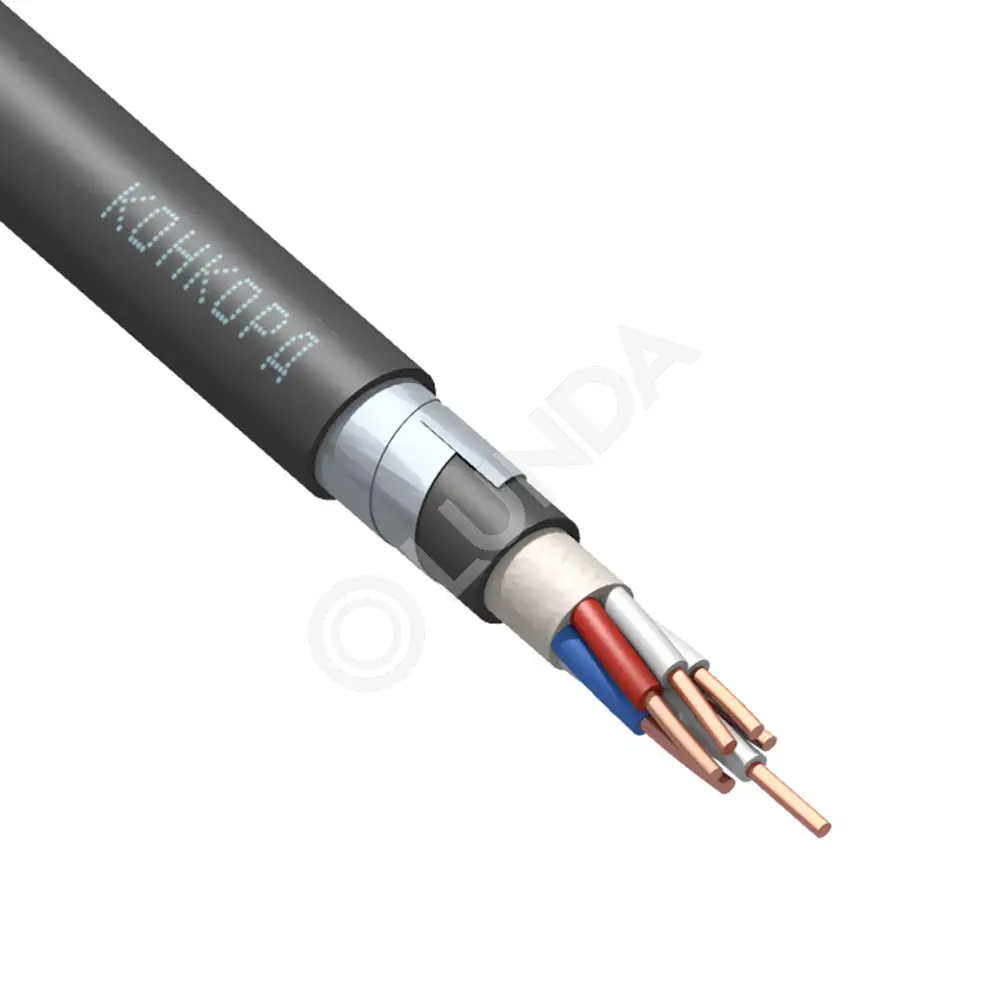

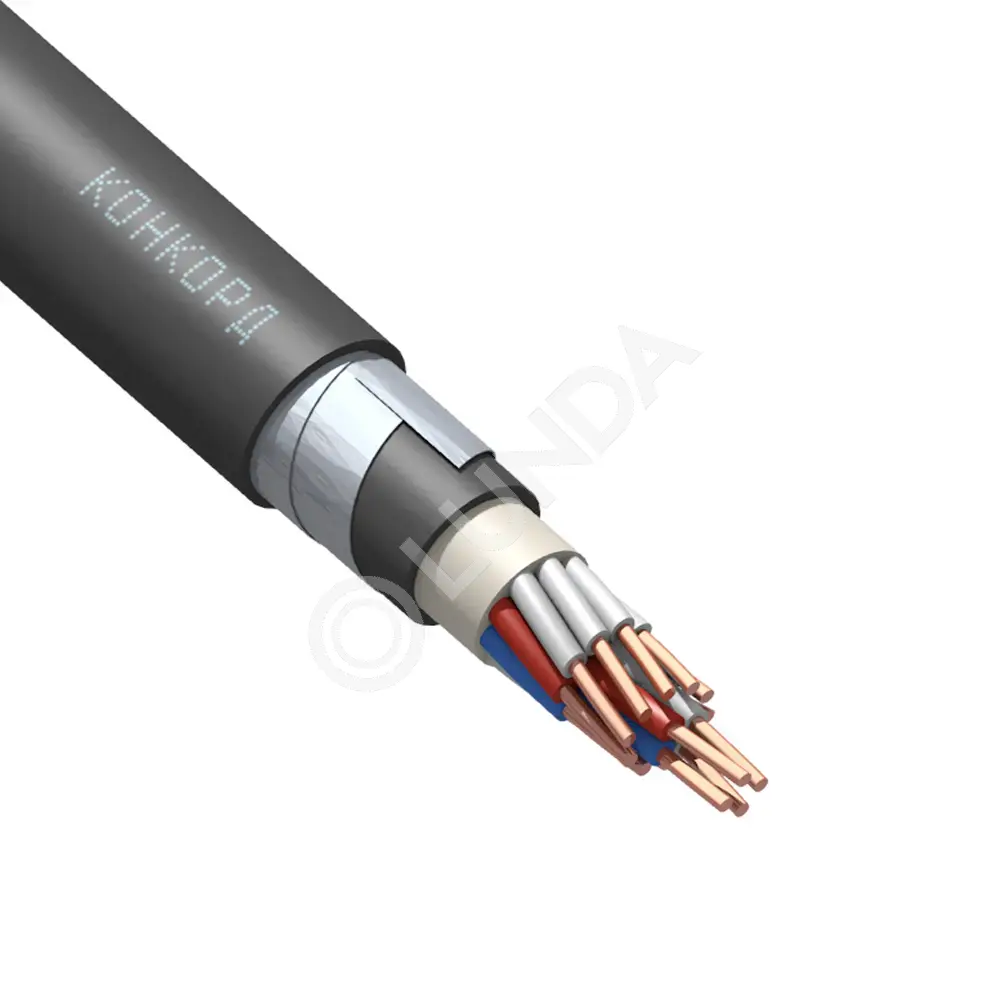

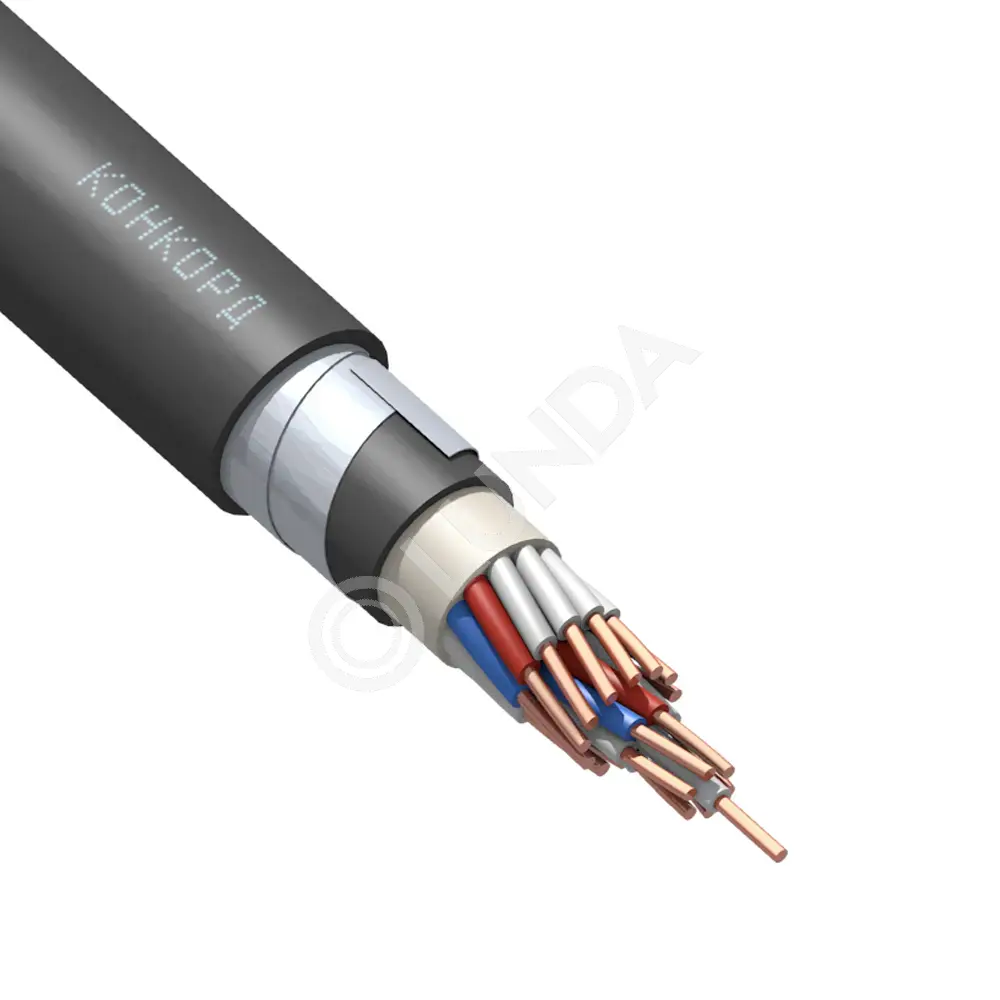

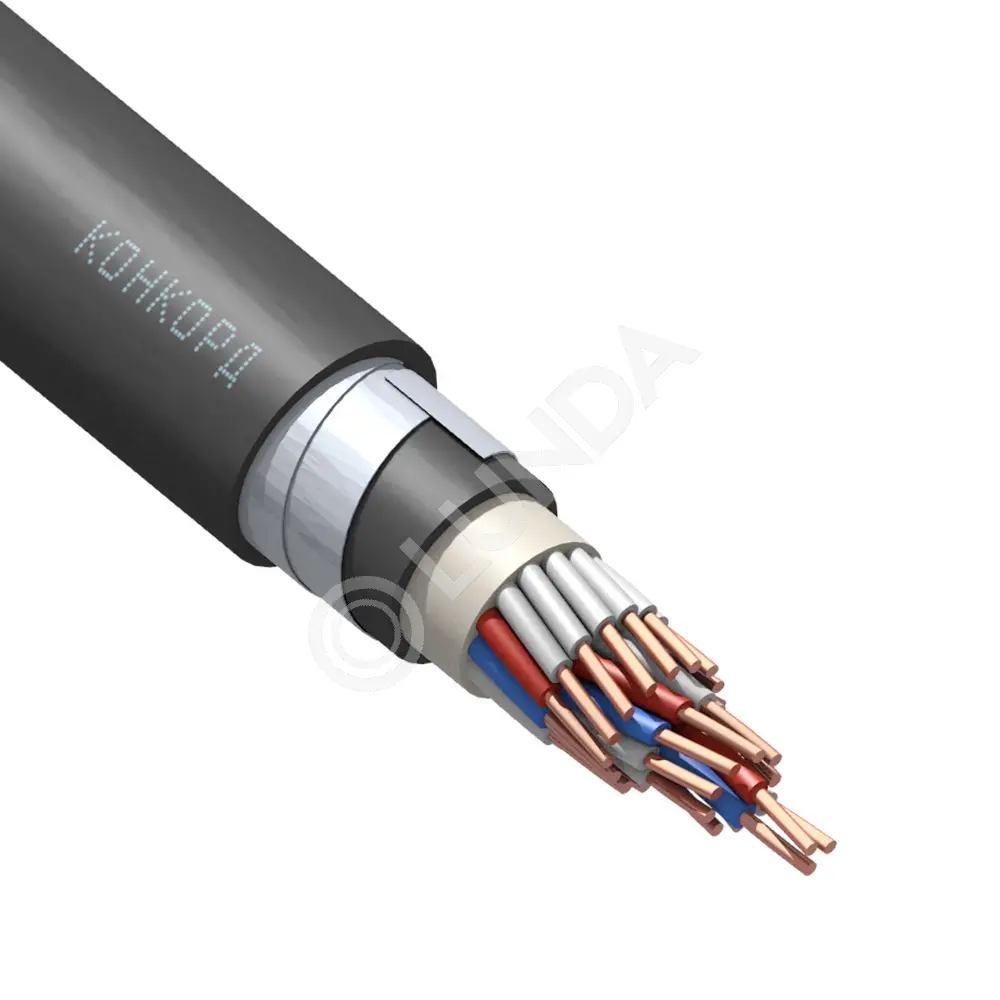

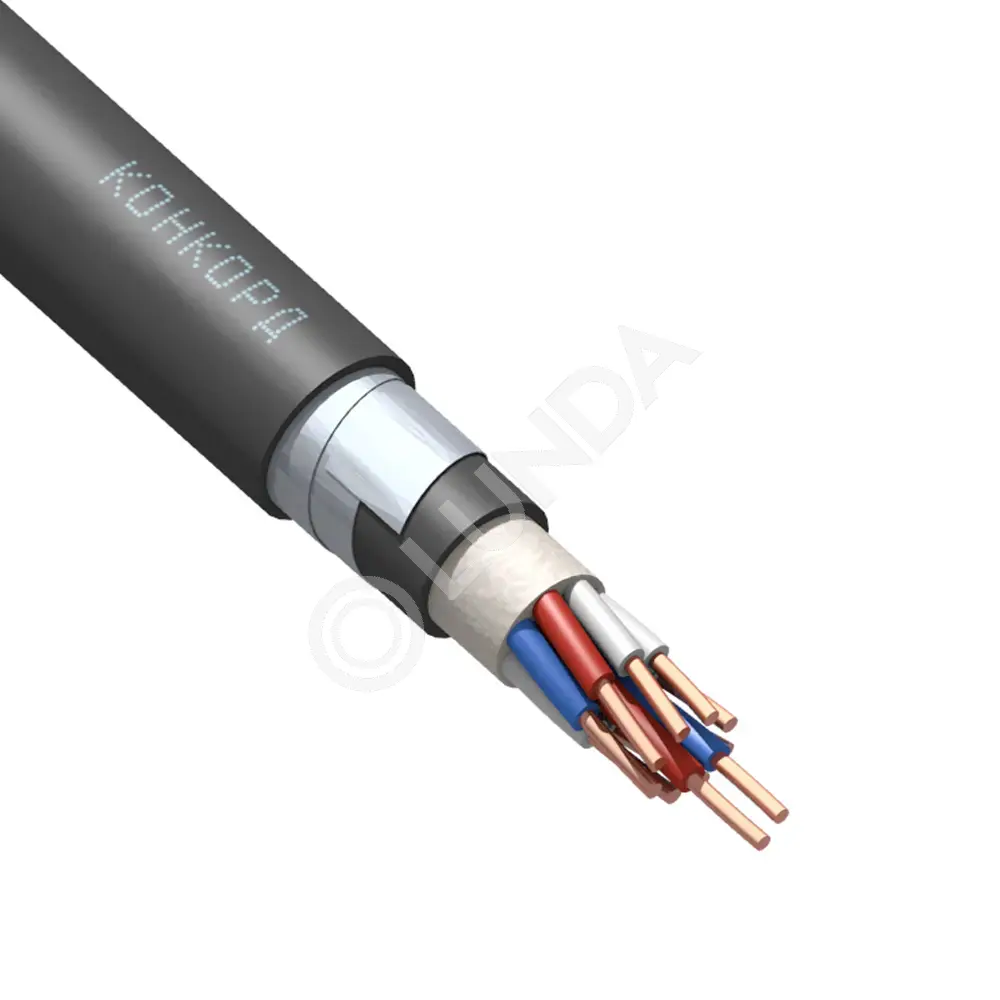

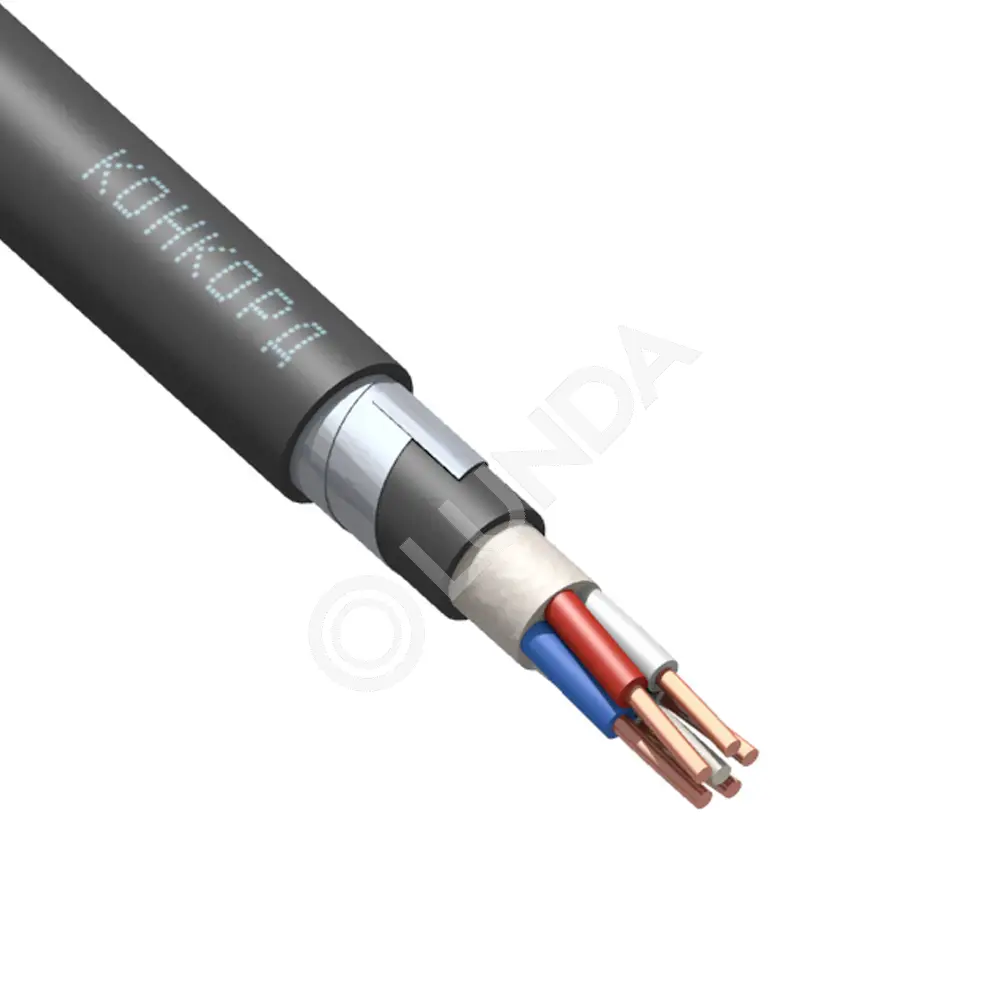

Описание: сердечник кабеля представляет собой скрученные токопроводящие жилы изоляция которых выполнена из ПВХ пластиката. Поверх, скрученных изолированных жил, выпрессован заполнитель междужильного пространства выполненный из полимерной композиции на полиолефиновой основе, не содержащей галогенов, с улучшенными свойствами по пожаробезопасности.

Поверх заполнителя накладывается защитный покров, состоящий из:

- защитного барьера, выполненного из поливинилхлоридной композиции пониженной пожароопасности, наложенного на заполнитель;

- брони, представляющей собой две стальные оцинкованные ленты, наложенные на защитный барьер по спирали таким образом, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

- защитного шланга, выполненного из поливинилхлоридной композиции пониженной пожароопасности и наложенного поверх брони. При этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без их повреждения.

Токопроводящая жила – медная, круглой формы, соответствует классу 1 по ГОСТ 22483.

Температура эксплуатации: от минус 50°С до плюс 50°С
Температура прокладки и/или перемотки: не ниже минус 15°С
Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 10Dн, где Dн — наружный диаметр кабеля
Вид климатического исполнения: УХЛ
Категория размещения: 1-5 по ГОСТ 15150-69
Класс пожарной опасности П1б.8.2.5.2. по ГОСТ 31565.
