Универсальный контроллер температуры/давления котла RWF55..., Siemens

Компактный универсальный контроллер, оптимизированный для регулирования температуры и давления при управлении модулированными или многоступенчатыми горелками и системами кондиционирования воздуха.

Контроллер RWF55 преимущественно используется для регулирования температуры и давления в отопительных установках, работающих на жидком топливе или газе.
В зависимости от установки он может применяться в качестве трехпозиционного компактного контроллера ступенчатого действия или в качестве контроллера непрерывного действия с аналоговым выходом. Для переключения контроллера в двухступенчатый режим для управления двухступенчатыми горелками может использоваться внешний переключатель.
Встроенная термостатическая функция включает и выключает горелку.

Направление управляющих действий контроллера может быть переориентировано для работы с системами охлаждения.

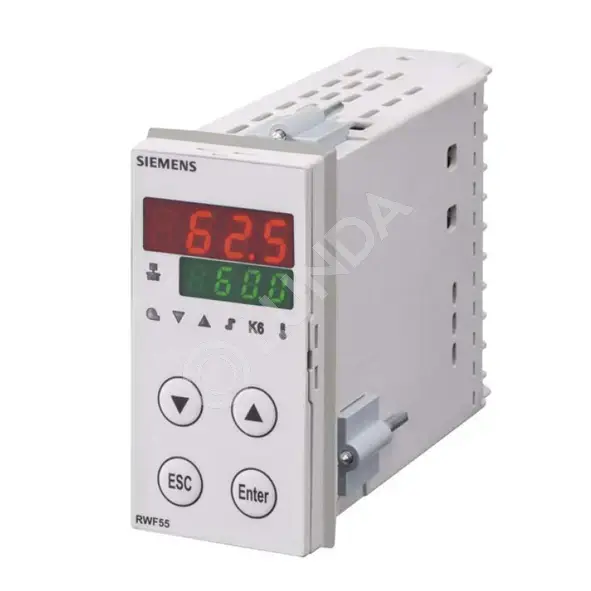

Контроллер оснащен двумя четырехразрядными семисегментными дисплеями для отображения фактического значения (красный цвет) и уставки (зеленый цвет). Контроллер RWF55 располагает трехпозиционным выходом, состоящим из двух реле, которые обеспечивают открытие и закрытие исполнительного механизма. Помимо этого, существует один аналоговый выход и одно многофункциональное реле (K6), на котором могут быть настроены 12 различных функций включения.

В серийном исполнении устройства оснащены интерфейсом RS-485 Modbus Slave.

Устройство RWF55.6 дополнительно оснащено интерфейсом Profibus-DP.

В модулированном режиме устройство RWF55 работает как ПИД-контроллер.
В двухступенчатом режиме работы устройство RWF55 осуществляет регулирование на базе заданного порога переключения.
Уставка RWF55... может задаваться по выбору на контроллере или с внешнего устройства через интерфейс.
Таким образом пользователь регулирует температуру или давление котла или охлаждающей установки.
Можно настраивать минимальное и максимальное значение уставки.
Через 2 логических входа возможна реализация таких функций, как, например, переключение уставки, сдвиг уставки или переключение рабочих режимов.
В серийном исполнении предлагается функция автоматической оптимизации для определения параметров ПИД-контроллера.

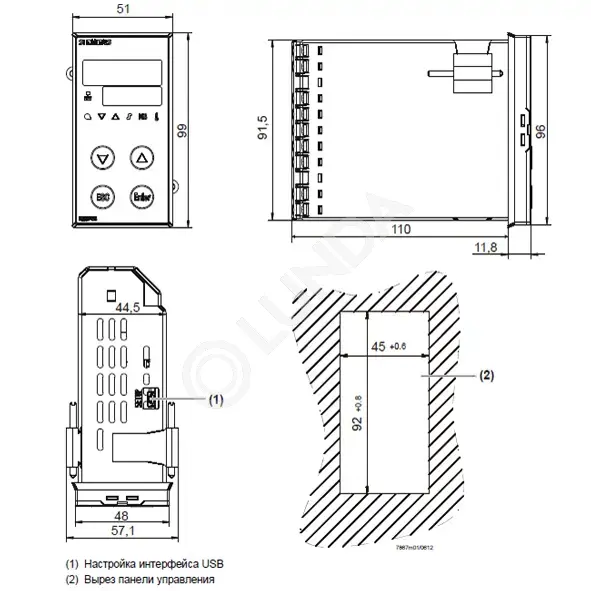

Сменный модуль контроллера имеет габаритные размеры 48x96x122 мм и в особенности подходит для монтажа на панелях управления. Все соединения осуществляются через зажимные контакты на задней стенке устройства.

Комплект поставки:
• Устройство в заказанном варианте исполнения
• Руководство пользователя (только для исполнения в индивидуальной упаковке).

RWF55...Техническое описание+Руководство пользователя
