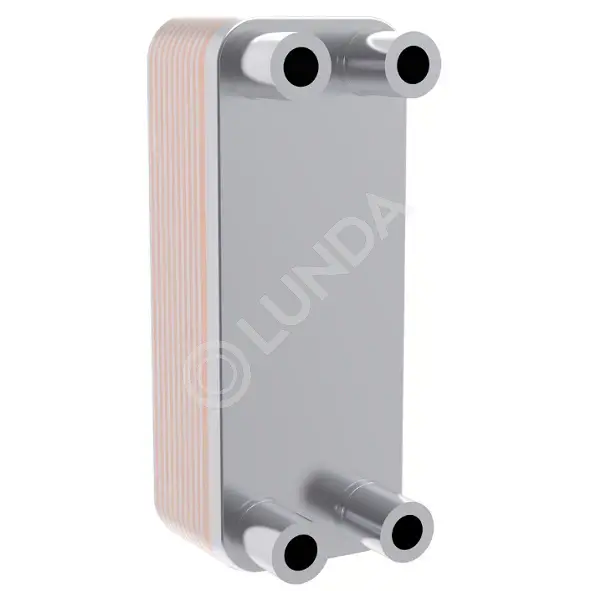

Паяный пластинчатый теплообменник B3-014, Danfoss

Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах.
Теплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности.
Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.
Пластинчатые паяные теплообменники серии B3-014 используются в холодильных установках в качестве конденсаторов, испарителей, а также для однофазных применений. Производительность: 0,5 — 5 кВт. Каналы типа H, L, M. Модель без дистрибьютора жидкости. Рабочее давление 30 бар, 45 бар по запросу.
Основные характеристики и преимущества:
-Материал пластин — нержавеющая сталь AISI 316L
-Медный припой
-Компактный размер
-Высокая эффективность
-Широкий ряд присоединительных размеров
-Высокотехнологичное производство
-Высококвалифицированная техподдержка
-Обширная складская программа
-Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы

В комплект поставки входит:
-теплообменник пластинчатый типа BPHE
-паспорт
-инструкция по эксплуатации

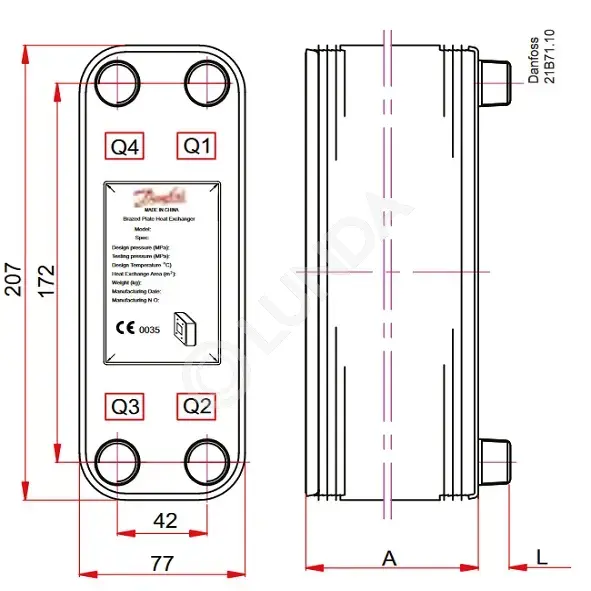

Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине
H1, H2, H3, H4 - патрубки теплообменника на задней пластине
A – глубина теплообменника
L – длина патрубков

Примечание: присоединительные размеры патрубков, дюйм (L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)
