Паяный пластинчатый теплообменник B3-052, Danfoss
Ссылка скопирована
Диапазон рабочей температуры, °С
-196...+200
Материал пластин
Нержавеющая сталь AISI 316L
Материал соединения
Медь
Страна бренда
Дания
Страна-производитель
Китай
Серия бренда
B3-052
Макс. рабочее давление, бар
30, 45
Пластины
10-120
Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах.
Теплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности.
Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.
Пластинчатые паяные теплообменники серии B3-052 используются в холодильных установках в качестве конденсаторов, испарителей (модификация с дистрибьютором жидкости "Q"), а также для однофазных применений. Производительность: 10 — 60 кВт. Каналы типа H, L и M. Рабочее давление 30 или 45 бар.
Основные характеристики и преимущества:
-Материал пластин — нержавеющая сталь AISI 316L
-Медный припой
-Компактный размер
-Высокая эффективность
-Широкий ряд присоединительных размеров
-Высокотехнологичное производство
-Высококвалифицированная техподдержка
-Обширная складская программа
-Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
В комплект поставки входит:
-теплообменник пластинчатый типа BPHE
-паспорт
-инструкция по эксплуатации

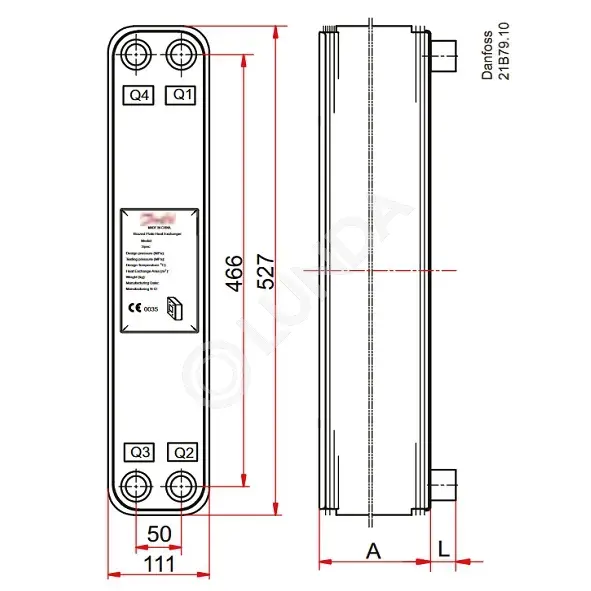

Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине
H1, H2, H3, H4 - патрубки теплообменника на задней пластине
A – глубина теплообменника
L – длина патрубков
Примечание: присоединительные размеры патрубков, дюйм (L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)
Теплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности.
Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.
Пластинчатые паяные теплообменники серии B3-052 используются в холодильных установках в качестве конденсаторов, испарителей (модификация с дистрибьютором жидкости "Q"), а также для однофазных применений. Производительность: 10 — 60 кВт. Каналы типа H, L и M. Рабочее давление 30 или 45 бар.
Основные характеристики и преимущества:
-Материал пластин — нержавеющая сталь AISI 316L
-Медный припой
-Компактный размер
-Высокая эффективность
-Широкий ряд присоединительных размеров
-Высокотехнологичное производство
-Высококвалифицированная техподдержка
-Обширная складская программа
-Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
В комплект поставки входит:
-теплообменник пластинчатый типа BPHE
-паспорт
-инструкция по эксплуатации
Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине
H1, H2, H3, H4 - патрубки теплообменника на задней пластине
A – глубина теплообменника
L – длина патрубков
Примечание: присоединительные размеры патрубков, дюйм (L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)
Товары категории «Теплообменники пластинчатые паяные»
Розничные цены обновлены 21.11.2024. В зависимости от объема заказа предоставляются скидки.
| Артикул | Код Danfoss | Модель | Количество пластин | Макс. рабочее давление, бар | Примечание | Цена сайта с НДС, KZT/шт |
На складах, |
Купить, шт | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 021H3193 | B3-052-10-3,0-H | 10 | 30 | L1 (Q1, Q2), H5/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-10-3,0-H, 10 пластин, без распределителя, L1 (Q1, Q2), H5/8 (Q3, Q4), Danfoss 021H3193
|
|
|||
| 021B4628 | B3-052-20-3,0-H | 20 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-20-3,0-H, 20 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B4628
|
|
|||
| 021H3364 | B3-052-20-3,0-L | 20 | 30 | L1 (H1, H2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-20-3,0-L, 20 пластин, без распределителя, L1 (H1, H2), H1"1/8 (Q3, Q4), Danfoss 021H3364
|
|
|||
| 021H3174 | B3-052-20-3,0-L | 20 | 30 | H1 (Q1, Q2, Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-20-3,0-L, 20 пластин, без распределителя, H1 (Q1, Q2, Q3), H1"1/8 (Q4), Danfoss 021H3174
|
|
|||
| 021B4629 | B3-052-30-3,0-H | 30 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-30-3,0-H, 30 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B4629
|
|
|||
| 021B4495 | B3-052-30-3,0-H | 30 | 30 | H1"1/8 (Q1, Q2), H7/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-30-3,0-H, 30 пластин, без распределителя, H1"1/8 (Q1, Q2), H7/8 (Q3, Q4), Danfoss 021B4495
|
|
|||
| 021H3365 | B3-052-30-3,0-L | 30 | 30 | L1 (H1, H2), H1"3/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-30-3,0-L, 30 пластин, без распределителя, L1 (H1, H2), H1"3/8 (Q3, Q4), Danfoss 021H3365
|
|
|||
| 021H3281 | B3-052-30-3,0-L | 30 | 30 | H1"3/8 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-30-3,0-L, 30 пластин, без распределителя, H1"3/8 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021H3281
|
|
|||
| 021B4630 | B3-052-40-3,0-H | 40 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-40-3,0-H, 40 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B4630
|
|
|||
| 021H3250 | B3-052-40-3,0-L | 40 | 30 | L1 (H1, H2), H1"3/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-40-3,0-L, 40 пластин, без распределителя, L1 (H1, H2), H1"3/8 (Q3, Q4), Danfoss 021H3250
|
|
|||
| 021H3184 | B3-052-46-3,0-L | 46 | 30 | H1"3/8 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-46-3.0-L, 46 пластин, без распределителя, H1"3/8 (Q1, Q2, Q3, Q4), Danfoss 021H3184
|
|
|||
| 021B4631 | B3-052-50-3,0-H | 50 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-50-3,0-H, 50 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B4631
|
|
|||
| 021H3352 | B3-052-50-3,0-L | 50 | 30 | L1 (H1, H2), H1"3/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-50-3,0-L, 50 пластин, без распределителя, L1 (H1, H2), H1"3/8 (Q3, Q4), Danfoss 021H3352
|
|
|||
| 021B4632 | B3-052-60-3,0-H | 60 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-60-3,0-H, 60 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B4632
|
|
|||
| 021H8736 | B3-052-60-4,5-H | 60 | 45 | H1"1/8 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-60-4,5-H, 60 пластин, без распределителя, H1"1/8 (Q1, Q2, Q3, Q4), Danfoss 021H8736
|
|
|||
| 021B3963 | B3-052-70-3,0-H | 70 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-70-3,0-H, 70 пластин, без распределителя, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B3963
|
|
|||
| 021H8664 | B3-052-80-3,0-H | 80 | 30 | H1"3/8 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-80-3,0-H, 80 пластин, без распределителя, H1"3/8 (Q1, Q2, Q3, Q4), Danfoss 021H8664
|
|
|||
| 021H3048 | B3-052-90-3,0-H | 90 | 30 | H1"3/8 (H1, H2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-90-3,0-H, 90 пластин, без распределителя, H1"3/8 (H1, H2, Q3, Q4), Danfoss 021H3048
|
|
|||
| 021H3055 | B3-052-100-3,0-H | 100 | 30 | L1 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-100-3,0-H, 100 пластин, без распределителя, L1 (Q1, Q2, Q3, Q4), Danfoss 021H3055
|
|
|||
| 021H3391 | B3-052-120-3,0-H | 120 | 30 | H1"3/8 (H1, H2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-120-3,0-H, 120 пластин, без распределителя, H1"3/8 (H1, H2), H1"1/8 (Q3, Q4), Danfoss 021H3391
|
|
|||
| 021B4539 | B3-052-14-3,0-HQ | 14 | 30 | L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-14-3,0-HQ, 14 пластин, с распределителем, L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4), Danfoss 021B4539
|
|
|||
| 021B4540 | B3-052-20-3,0-HQ | 20 | 30 | L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-20-3,0-HQ, 20 пластин, с распределителем, L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4), Danfoss 021B4540
|
|
|||
| 021H8749 | B3-052-26-3,0-MQ | 26 | 30 | H1"1/8 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-26-3,0-MQ, 26 пластин, с распределителем, H1"1/8 (Q1, Q2, Q3, Q4), Danfoss 021H8749
|
|
|||
| 021B4541 | B3-052-30-3,0-HQ | 30 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-30-3,0-HQ, 30 пластин, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4), Danfoss 021B4541
|
|
|||
| 021B4542 | B3-052-34-3,0-HQ | 34 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-34-3,0-HQ, 34 пластины, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4), Danfoss 021B4542
|
|
|||
| 021B4543 | B3-052-40-3,0-HQ | 40 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-40-3,0-HQ, 40 пластин, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"1/8 (Q4), Danfoss 021B4543
|
|
|||
| 021B4544 | B3-052-46-3,0-HQ | 46 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-46-3,0-HQ, 46 пластин, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4), Danfoss 021B4544
|
|
|||
| 021B4545 | B3-052-50-3,0-HQ | 50 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-50-3,0-HQ, 50 пластин, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4), Danfoss 021B4545
|
|
|||
| 021H8700 | B3-052-50-3,0-HQ | 50 | 30 | H1"3/8 (Q1, Q2), H7/8 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-50-3,0-HQ, 50 пластин, с распределителем, H1"3/8 (Q1, Q2), H7/8 (Q3), H1"1/8 (Q4), Danfoss 021H8700
|
|
|||
| 021B4546 | B3-052-60-3,0-HQ | 60 | 30 | L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-60-3,0-HQ, 60 пластин, с распределителем, L1 (Q1, Q2), H5/8 (Q3), H1"3/8 (Q4), Danfoss 021B4546
|
|
|||
| 021B3972 | B3-052-70-3,0-HQ | 70 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-70-3,0-HQ, 70 пластин, с распределителем, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B3972
|
|
|||
| 021B4547 | B3-052-80-3,0-HQ | 80 | 30 | L1 (Q1, Q2), H7/8 (Q3), H1"3/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-80-3,0-HQ, 80 пластин, с распределителем, L1 (Q1, Q2), H7/8 (Q3), H1"3/8 (Q4), Danfoss 021B4547
|
|
|||
| 021H8623 | B3-052-80-3,0-HQ | 80 | 30 | L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-80-3,0-HQ, 80 пластин, с распределителем, L1 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4), Danfoss 021H8623
|
|
|||
| 021B3974 | B3-052-90-3,0-HQ | 90 | 30 | L1 (Q1, Q2), H1"1/8 (Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-90-3,0-HQ, 90 пластин, с распределителем, L1 (Q1, Q2), H1"1/8 (Q3, Q4), Danfoss 021B3974
|
|
|||
| 021B5401 | B3-052-100-3,0-HQ | 100 | 30 | H1"3/8 (Q1, Q2), H7/8 (Q3), H1"3/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-100-3,0-HQ, 100 пластин, с распределителем, H1"3/8 (Q1, Q2), H7/8 (Q3), H1"3/8 (Q4), Danfoss 021B5401
|
|
|||
| 021B4839 | B3-052-110-3,0-HQ | 110 | 30 | H1"3/8 (Q1, Q2, Q3, Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-110-3,0-HQ, 110 пластин, с распределителем, H1"3/8 (Q1, Q2, Q3, Q4), Danfoss 021B4839
|
|
|||
| 021H8622 | B3-052-120-3,0-HQ | 120 | 30 | L1"1/4 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-052-120-3,0-HQ, 120 пластин, с распределителем, L1"1/4 (Q1, Q2), H1/2 (Q3), H1"1/8 (Q4), Danfoss 021H8622
|
|
|||
* - заказной товар, срок поставки уточняйте у наших менеджеров
