Паяный пластинчатый теплообменник B3-113, Danfoss
Ссылка скопирована
Диапазон рабочей температуры, °С
-196...+200
Материал пластин
Нержавеющая сталь AISI 316L
Материал соединения
Медь
Страна бренда
Дания
Страна-производитель
Дания
Серия бренда
B3-113
Макс. рабочее давление, бар
30, 45
Пластины
42-206
Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах.
Теплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности.
Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.
Пластинчатые паяные теплообменники серии B3-113 используются в холодильных установках в качестве испарителей и для других применений. Производительность: 60 — 200 кВт. Каналы типа H. Модель с дистрибьютором жидкости. Рабочее давление 30 или 45 бар. Одноконтурное (HQ) и двухконтурное (HDQ) исполнение.
Основные характеристики и преимущества:
-Материал пластин — нержавеющая сталь AISI 316L
-Медный припой
-Компактный размер
-Высокая эффективность
-Широкий ряд присоединительных размеров
-Высокотехнологичное производство
-Высококвалифицированная техподдержка
-Обширная складская программа
-Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
В комплект поставки входит:
-теплообменник пластинчатый типа BPHE
-паспорт
-инструкция по эксплуатации

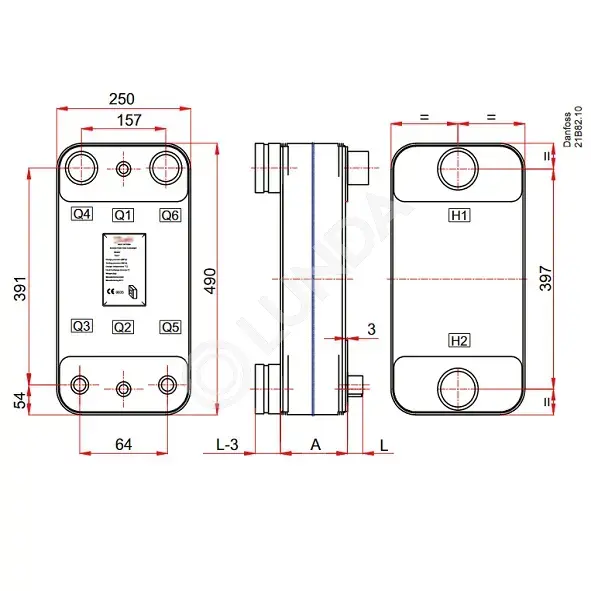

Q1, Q2, Q3, Q4, Q5, Q6 - патрубки теплообменника на передней пластине
H1, H2, H3, H4, H5, H6 - патрубки теплообменника на задней пластине
A – глубина теплообменника
L – длина патрубков
Примечание: присоединительные размеры патрубков, дюйм (L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)
Теплообменники пластинчатые типа BPHE изготавливаются из теплообменных пластин с различными характеристиками теплопроводности.
Теплообменные пластины типа H: каналы в пластинах этого типа расположены под тупым углом, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
Теплообменные пластины типа L: каналы в пластинах этого типа расположены под острым углом, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
Теплообменные пластины типа M: в теплообменнике комбинируются пластины типа L и H – типов. Такое решение применяется в системах, где температура жидкости в одном контуре теплообменников пластинчатых паяных изменяется гораздо больше, чем в другом.
Пластинчатые паяные теплообменники серии B3-113 используются в холодильных установках в качестве испарителей и для других применений. Производительность: 60 — 200 кВт. Каналы типа H. Модель с дистрибьютором жидкости. Рабочее давление 30 или 45 бар. Одноконтурное (HQ) и двухконтурное (HDQ) исполнение.
Основные характеристики и преимущества:
-Материал пластин — нержавеющая сталь AISI 316L
-Медный припой
-Компактный размер
-Высокая эффективность
-Широкий ряд присоединительных размеров
-Высокотехнологичное производство
-Высококвалифицированная техподдержка
-Обширная складская программа
-Рабочие среды: негорючие хладагенты (HFC, HCFC), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы
В комплект поставки входит:
-теплообменник пластинчатый типа BPHE
-паспорт
-инструкция по эксплуатации
Q1, Q2, Q3, Q4, Q5, Q6 - патрубки теплообменника на передней пластине
H1, H2, H3, H4, H5, H6 - патрубки теплообменника на задней пластине
A – глубина теплообменника
L – длина патрубков
Примечание: присоединительные размеры патрубков, дюйм (L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)
Товары категории «Теплообменники пластинчатые паяные»
Розничные цены обновлены 21.11.2024. В зависимости от объема заказа предоставляются скидки.
| Артикул | Код Danfoss | Модель | Количество пластин | Макс. рабочее давление, бар | Примечание | Цена сайта с НДС, KZT/шт |
На складах, |
Купить, шт | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 021H2676 | B3-113-42-3,0-HDQ | 42 | 30 | L1"1/2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"3/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-42-3.0-HDQ, 42 пластин, L1"1/2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"3/8 (Q4, Q6), Danfoss 021H2676
|
|
|||
| 111B0303 | B3-113-50-3,0-HDQ | 50 | 30 | L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (H3, Q5), H1"1/8 (Q4, H6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-50-3.0-HDQ, 50 пластин, L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (H3, Q5), H1"1/8 (Q4, H6), Danfoss 111B0303
|
|
|||
| 111B0306 | B3-113-58-3,0-HQ | 58 | 30 | H2 (H1, H2), H1"3/8 (Q3), H1"5/8 (Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-58-3.0-HQ, 58 пластин, H2 (H1, H2), H1"3/8 (Q3), H1"5/8 (Q6), Danfoss 111B0306
|
|
|||
| 111B6017 | B3-113-58-3,0-HDQ | 58 | 30 | T76.1 (H1, H2), N1/2 (Q1, Q2), H1"1/8 (Q3, Q5), H1"5/8 (Q4,Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-58-3,0-HDQ, 58 пластин, T76.1 (H1, H2), N1/2 (Q1, Q2), H1"1/8 (Q3, Q5), H1"5/8 (Q4,Q6), Danfoss 111B6017
|
|
|||
| 021H2677 | B3-113-74-3,0-HDQ | 74 | 30 | L2 (H1, H2), H1"1/8 (Q3, Q5), H1"5/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-74-3,0-HDQ, 74 пластины, L2 (H1, H2), H1"1/8 (Q3, Q5), H1"5/8 (Q4, Q6), Danfoss 021H2677
|
|
|||
| 111B0307 | B3-113-76-3,0-HQ | 76 | 30 | H2 (H1, H2), H1"3/8 (Q3), H1"5/8 (Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-76-3.0-HQ, 76 пластин, H2 (H1, H2), H1"3/8 (Q3), H1"5/8 (Q6), Danfoss 111B0307
|
|
|||
| 021H2691 | B3-113-78-3,0-HDQ | 78 | 30 | L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"1/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-78-3.0-HDQ, 78 пластин, L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"1/8 (Q4, Q6), Danfoss 021H2691
|
|
|||
| 021H2661 | B3-113-82-3,0-HDQ | 82 | 30 | L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"5/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-82-3.0-HDQ, 82 пластины, L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"5/8 (Q4, Q6), Danfoss 021H2661
|
|
|||
| 021H2648 | B3-113-86-3,0-HDQ | 86 | 30 | L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"5/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-86-3.0-HDQ, 86 пластин, L2 (H1, H2), N1/2 (Q1, Q2), H7/8 (Q3, Q5), H1"5/8 (Q4, Q6), Danfoss 021H2648
|
|
|||
| 021H2685 | B3-113-90-3,0-HDQ | 90 | 30 | L1"1/2 (H1, H2), H7/8 (Q3, Q5), H1"3/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-90-3.0-HDQ, 90 пластин, L1"1/2 (H1, H2), H7/8 (Q3, Q5), H1"3/8 (Q4, Q6), Danfoss 021H2685
|
|
|||
| 021H8390 | B3-113-110-3,0-HDQ | 110 | 30 | L2 (H1, H2), N1/2 (Q1, Q2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-110-3,0-HDQ, 110 пластин, L2 (H1, H2), N1/2 (Q1, Q2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6), Danfoss 021H8390
|
|
|||
| 021H2642 | B3-113-150-3,0-HDQ | 150 | 30 | H2 (Q1, Q2), H1"1/8 (Q3, Q5), H1"5/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-150-3.0-HDQ, 150 пластин, H2 (Q1, Q2), H1"1/8 (Q3, Q5), H1"5/8 (Q4, Q6), Danfoss 021H2642
|
|
|||
| 111B0302 | B3-113-182-3,0-HDQ | 182 | 30 | H2 (H1, H2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-182-3.0-HDQ, 182 пластины, H2 (H1, H2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6), Danfoss 111B0302
|
|
|||
| 111B0316 | B3-113-206-4,5-HDQ | 206 | 45 | T76.1 (H1, H2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6) | По запросу |
|
По запросу
Теплообменник пластинчатый паяный BPHE B3-113-206-4.5-HDQ, 206 пластин, T76.1 (H1, H2), H1"1/8 (Q3, Q5), H2"1/8 (Q4, Q6), Danfoss 111B0316
|
|
|||
* - заказной товар, срок поставки уточняйте у наших менеджеров
