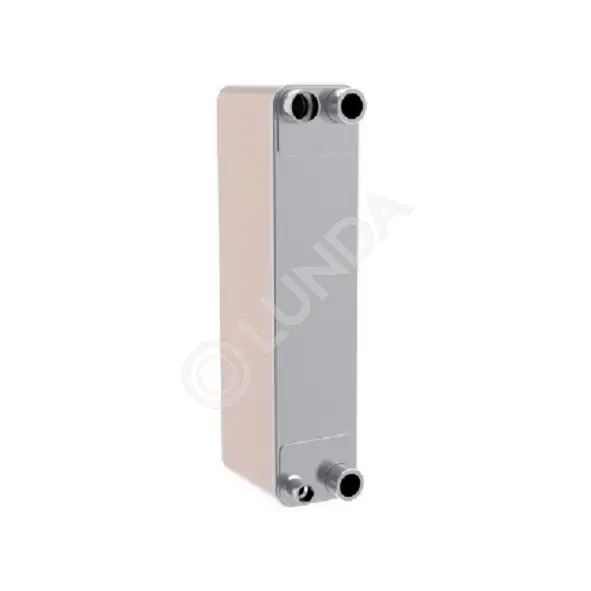

Паяный пластинчатый теплообменник C62L-EZ-B, Danfoss

C62-EZ-B - пластинчатые теплообменники на основе микроканальной технологии MPHE, увеличенная гибкость конструкции.
Микропластинчатые теплообменники серии C62-EZ-B используются в холодильных установках в качестве испарителей. Инновационный тип штамповки пластин позволяет сокращать потребление электроэнергии и выбросы CO2 в окружающую среду. Уникальный асимметричный Z-дизайн пластин позволяет увеличить эффективность теплообмена, при этом сокращая потери по стороне воды. Производительность: 30 — 90 кВт.
Основное преимущество Z-дизайна заключается в использовании микропластинчатой конструкции, которая создает ассиметричный Z-образный поток рабочей среды в каналах. Это не только увеличивает эффективную поверхность теплопередачи, но и способствует турбулизации потока, обеспечивая равномерный теплообмен хладагента с теплоносителем. В результате можно уменьшить количество пластин и тем самым снизить стоимость теплообменника, сохранив при этом его производительность.
Тип рабочей среды - негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.

Основные отличительные особенности:
• Z-образный поток увеличивает коэффициент теплопередачи за счет полного смешения фаз хладагента и турбулизации потока.
• Ассиметричная конструкция уменьшает потери давления по стороне теплоносителя.
• Модель C62L-EZ-B обеспечивает большую производительность при меньшей площади теплообменной поверхности: материала используется меньше, теплообменник легче по весу и дешевле.
• Улучшенная ассиметричная конструкция позволяет теплообменнику работать на более сложных режимах без увеличения количества пластин, например, поддерживать меньшую разницу температур между средами.

Стандартное рабочее давление 45 бар по стороне хладагента, 30 или 10 бар по стороне воды/гликоля

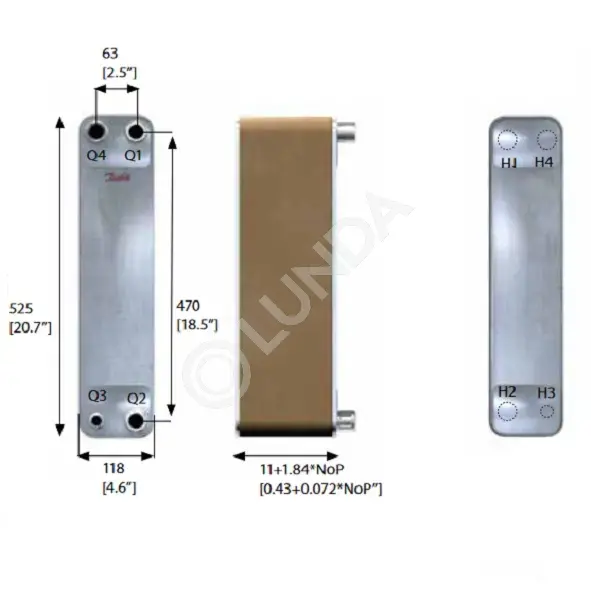

Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине.
H1, H2, H3, H4 - патрубки теплообменника на задней пластине.

Примечание: присоединительные размеры патрубков, дюйм (присоединение два в одном: ISO-наружная резьба/пайка, L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)

В комплект поставки входит:
- теплообменник пластинчатый типа MPHE серии C
- паспорт
- инструкция по эксплуатации
