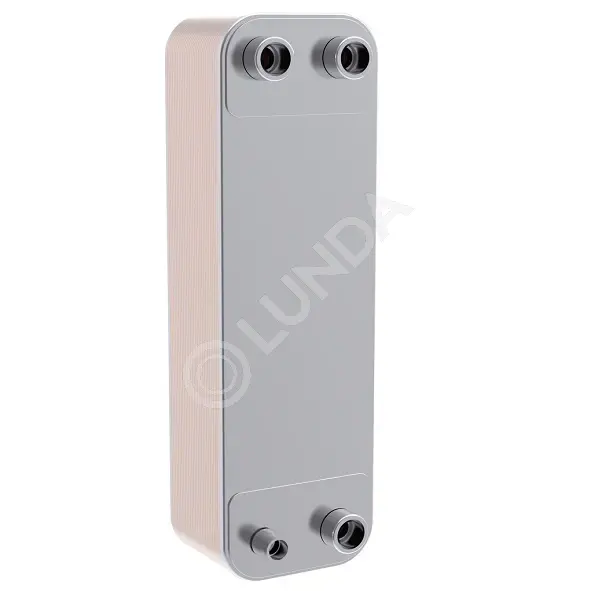

Паяный пластинчатый теплообменник D118, Danfoss

D118 - пластинчатые теплообменники на основе микроканальной технологии MPHE, увеличенная гибкость конструкции.
Использование новых теплообменников D118 является отличным способом увеличения экономии средств. Имея прочную конструкцию, эффективную с точки зрения использования ресурсов, теплообменник D118 разработан для обеспечения высокой производительности на долгие годы, работая во всех возможных применениях. Инновационная форма каналов делает его лучшим теплообменником на рынке, значительно сокращая потребление энергии и уменьшая выбросы CO2 в окружающую среду. Теплообменники D118 имеют производительность от 20 до 160 кВт и подходят для использования в качестве испарителей, конденсаторов, а так же для однофазных применений. Благодаря соединительным штуцерам «два в одном», значительно упрощен процесс установки. Теплообменники D118 это правильный выбор для любого применения.
Тип рабочей среды - негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.

Основные отличительные особенности:
• Наличие стандартного исполнения и исполнения для высокого рабочего давления делают использование этих теплообменников идеальным решением для любых применений и хладагентов.
• Соединительные штуцеры «два в одном» делают монтаж более лёгким.
• Благодаря инновационной микроканальной форме каналов, обеспечивающей улучшенный теплообмен, достигается минимизация веса оборудования и количества заправляемого хладагента.
Каждое изделие поставляется со штуцерами «два в одном», которые позволяют присоединять его либо при помощи резьбового соединения, либо используя пайку. Это значительно упрощает монтаж. Универсальные штуцеры под пайку подходят для соединения, как с дюймовыми, так и с метрическими трубами.
Микропластинчатые теплообменники серии D118 используются в холодильных установках в качестве конденсаторов, испарителей (D118(L)-E), а также для однофазных применений. Инновационный тип штамповки пластин позволяет сокращать потребление электроэнергии и выбросы CO2 в окружающую среду.

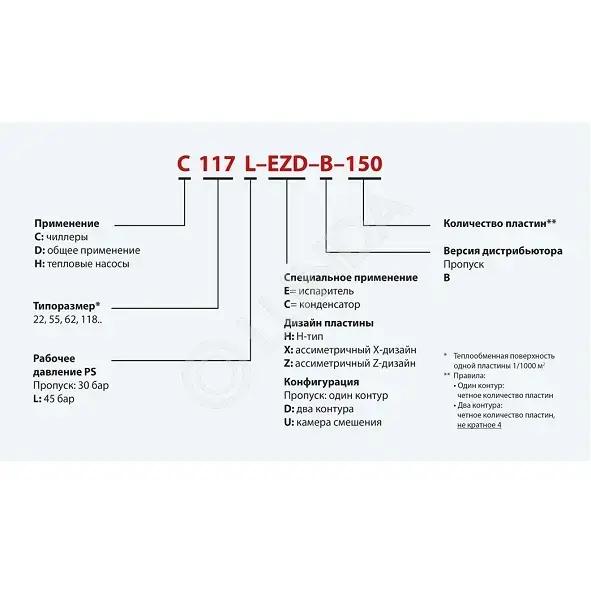

Теплообменники D118 поставляются в различных конфигурациях:
D118: Конфигурация, сертифицированная на давление до 30 бар.
D118-E: Испаритель, сертифицированный на давление до 30 Бар, с распределителем хладагента.
D118-H: Конфигурация, сертифицированная на давление до 30 Бар, со схемой расположения каналов «high-theta».
D118L: Конфигурация, сертифицированная на давление до 45 бар.
D118L-E: Испаритель, сертифицированный на давление до 45 Бар, с распределителем хладагента.
D118L-H: Конфигурация, сертифицированная на давление до 45 бар, со схемой расположения каналов «high-theta».

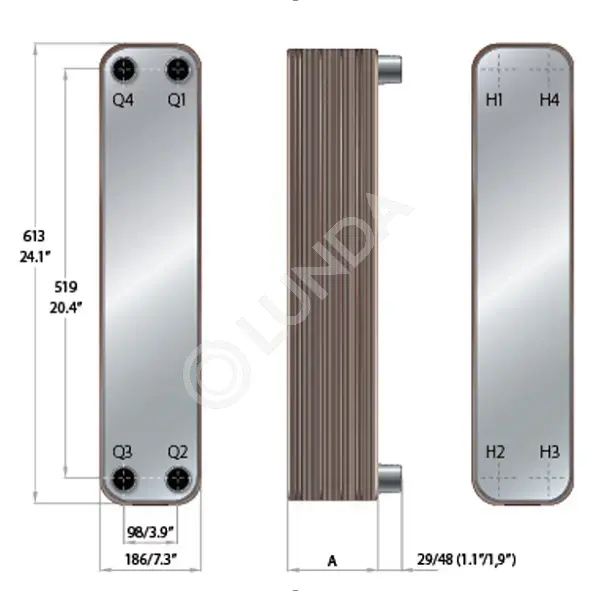

Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине.
H1, H2, H3, H4 - патрубки теплообменника на задней пластине.

Примечание: присоединительные размеры патрубков, дюйм (присоединение два в одном: ISO-наружная резьба/пайка, L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)

В комплект поставки входит:
- теплообменник пластинчатый типа MPHE серии D
- паспорт
- инструкция по эксплуатации

Описание серии D118
021H2775 Руководство по эксплуатации
