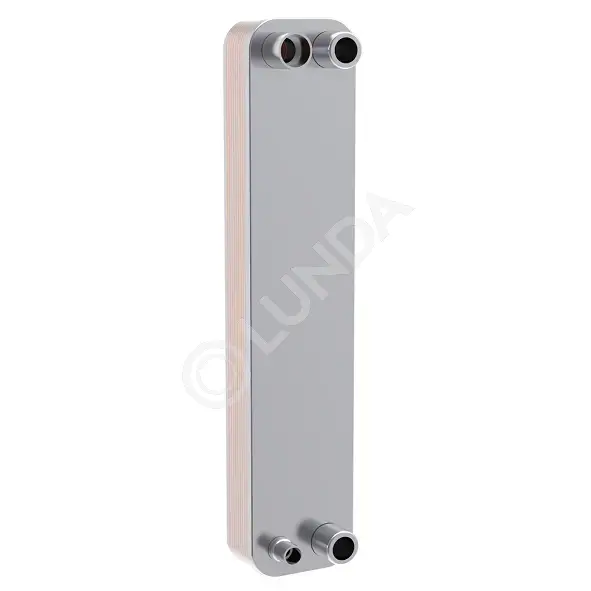

Паяный пластинчатый теплообменник D55, Danfoss

D55 - пластинчатые теплообменники на основе микроканальной технологии MPHE, увеличенная гибкость конструкции.
Использование новых теплообменников D55 является отличным способом увеличения экономии средств. Имея конструкцию, эффективную с точки зрения использования ресурсов, теплообменник D55 разработан для обеспечения высокой производительности на долгие годы, работая во всех возможных применениях. Инновационная форма каналов, делает его лучшим теплообменником на рынке, значительно сокращая потребление энергии и уменьшая выбросы CO2 в окружающую среду. Теплообменники D55 имеют производительность от 10 до 65 кВт и подходят для использования в качестве испарителей, конденсаторов, а так же для однофазных применений. Благодаря соединительным штуцерам «два в одном», значительно упрощен процесс установки. Теплообменники D55 – это правильный выбор для любого применения.
Тип рабочей среды - негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.

Основные отличительные особенности:
• Наличие стандартного исполнения и исполнения для высокого рабочего давления делают использование этих теплообменников идеальным решением для любых применений и хладагентов.
• Соединительные штуцеры «два в одном» делают монтаж более лёгким.
• Благодаря инновационной микроканальной форме каналов, обеспечивающей улучшенный теплообмен, достигается минимизация веса оборудования и количества заправляемого хладагента.
Каждое изделие поставляется со штуцерами «два в одном», которые позволяют присоединять его либо при помощи резьбового соединения, либо используя пайку. Это значительно упрощает монтаж. Универсальные штуцеры под пайку подходят для соединения, как с дюймовыми, так и с метрическими трубами.
Микропластинчатые теплообменники серии D55-H используются в холодильных установках в качестве конденсаторов и для однофазных применений. Специальный тип штамповки пластин "high-theta" обеспечивает высокую теплопередачу. Производительность: 10 — 65 кВт. Модель без дистрибьютора жидкости.
Микропластинчатые теплообменники серии D55-EU оптимизированы для использования в холодильных установках в качестве испарителей и экономайзеров. Данная модель имеет инновационную систему распределения хладагента Power Bulges, которая улучшает теплообмен, минимизирует потери давления по стороне хладагента и обеспечивает 100 % защиту компрессора от гидроудара.

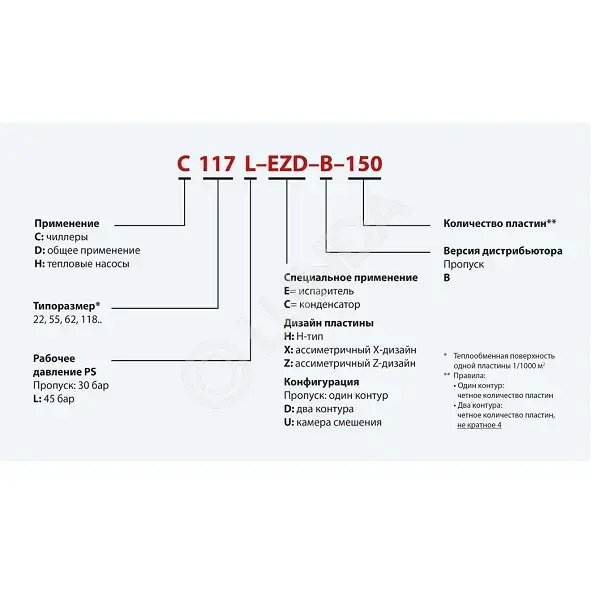

Теплообменники D55 поставляются в двух различных конфигурациях:
D55: Базовая конфигурация, сертифицированная на давление до 30 бар.
D55L: Конфигурация, сертифицированная на давление до 45 бар.

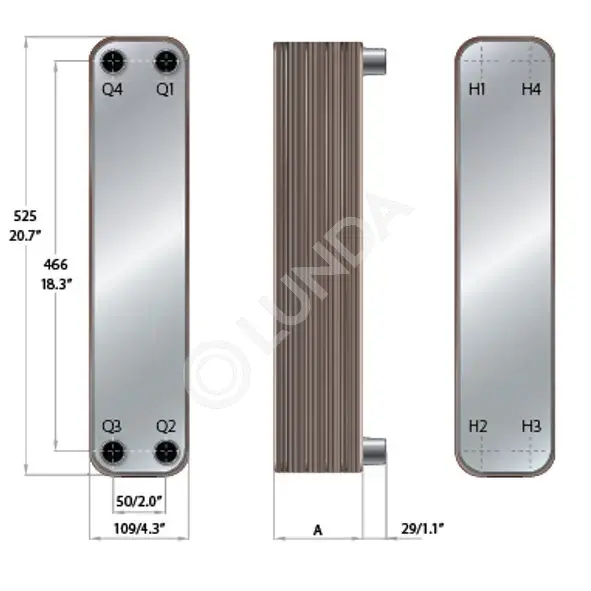

Q1, Q2, Q3, Q4 - патрубки теплообменника на передней пластине.
H1, H2, H3, H4 - патрубки теплообменника на задней пластине.

Примечание: присоединительные размеры патрубков, дюйм (присоединение два в одном: ISO-наружная резьба/пайка, L-внешняя резьба, H,T-сварка/пайка, N-внутренняя резьба)

В комплект поставки входит:
- теплообменник пластинчатый типа MPHE серии D
- паспорт
- инструкция по эксплуатации

021H3618 Руководство по эксплуатации
Описание серии D55
